Область применения

Нефтедобывающие предприятия.

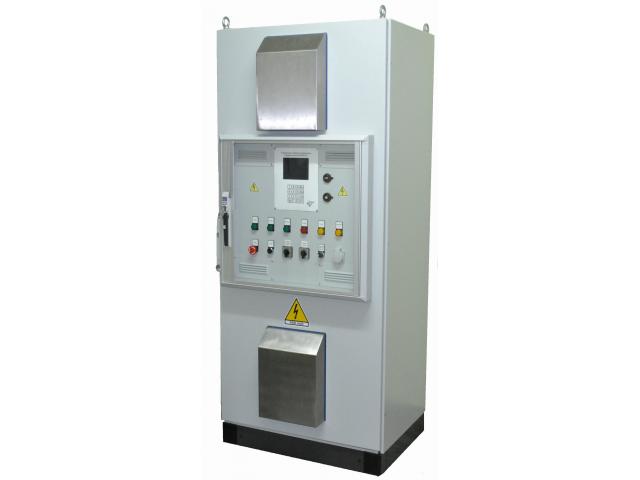

МН-01 предназначена для оптимизации режима работы и энергопотребления привода станка-качалки (СК).

Режимы управления:
•ручной;
•автоматический.

Режимы работы:
•периодическая откачка;
•автоматический подбор числа качаний;
•вывод скважины на режим.

Ключевые особенности:
•динамометрирование:
-автономный сбор динамограмм;
-обработка динамограмм в реальном времени.
•ваттметрирование:
-автономный сбор ваттметрограмм;
-обработка ваттметрограмм.
•контроль давления на выкиде насоса и в затрубе.
•защита привода и СК:
-защитное отключение по току и напряжению;
-защитное отключение при перекосе фаз;
-защитное отключение при перегрузке на штоке, обрыве штанг;
-защитное отключение при обрыве ремней.
•АПВ по контролируемым параметрам.
•контроль сбалансированности СК.
•отображение динамограмм, ваттметрограмм на дисплее станции управления.

В процессе работы диагностируются:
•балансировка СК;
•снижение динамического уровня жидкости в скважине ниже критического;
•неисправности станка-качалки:
-обрыв, проскальзывание ремней;
-обрыв штанг;
-и другие.
•неисправности штангового глубинного насоса:
-утечки в клапанах;
-высокая/низкая посадка плунжера;
-заклинивание;
-и другие.

По результатам динамометрирования производятся:
•оценка производительности по различным методикам (теоретическая, реальная и плунжерная динамограммы);
•автоматический подбор параметров оптимального режима отбора жидкости.

Технические характеристики

Номинальное напряжение питания, В 380
Номинальная мощность подключаемого электродвигателя, кВт 5... 55
Диапазон рабочих температур, °C -60... 50
Класс защиты IP 54

Климатическое исполнение УХЛ-1
Габаритные размеры (В x Ш x Г), мм 1800 х 800 х 600
Масса, кг, не более 300

Состав:
•ДДС-04 - система динамометрирования стационарная в составе:
-ДУ-04 датчик усилия;
-ДП-04.01 датчик положения;
-БИС12-4 барьер искрозащиты;
-КК-04 клеммная коробка.
•МТУ-05 - преобразователь давления измерительный;
•БКМ-02 - блок контроля мощности;
•Контроллер станции управления;
•ПЧ - преобразователь частоты.
